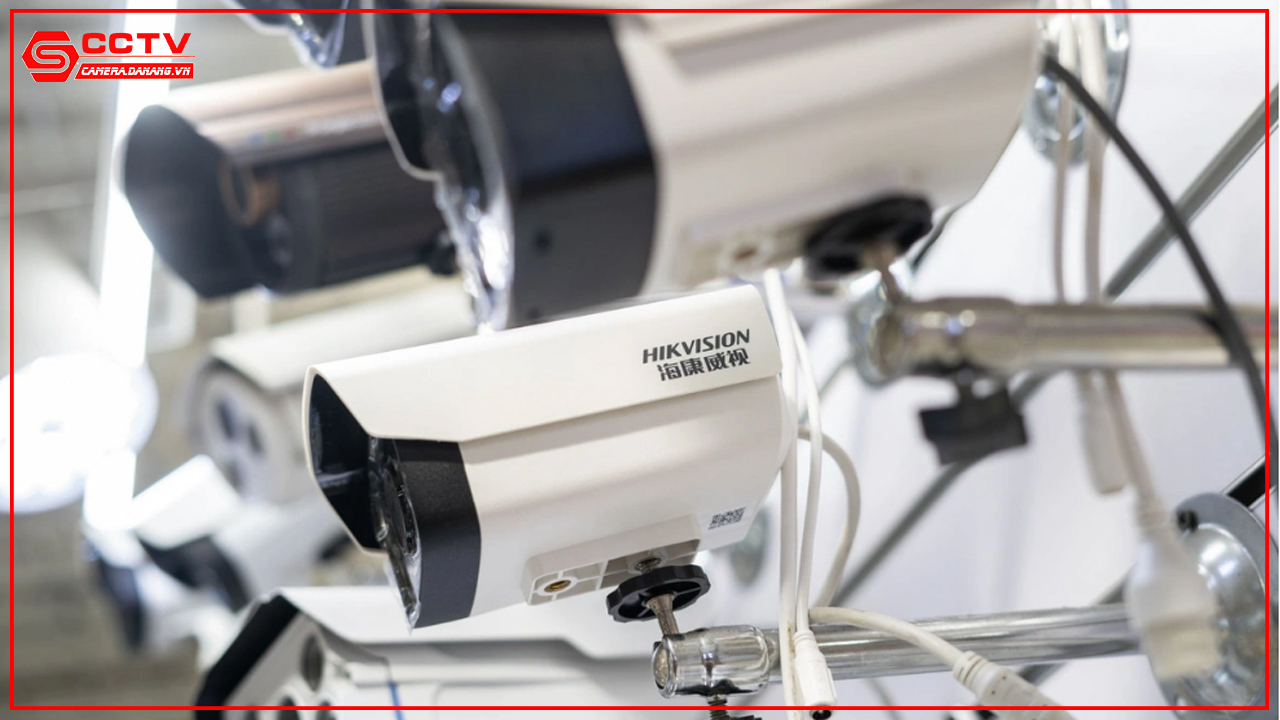

Hệ thống camera giám sát là tập hợp các thiết bị, phụ kiện cần thiết để tạo nên một hệ thống truyền tải tín hiệu, hình ảnh đến vị trí cần quan sát trên màn hình Tivi, máy tính, điện thoại,… đáp ứng nhu cầu quản lý.
Các thành phần cơ bản của hệ thống camera giám sát:
Camera
Đầu ghi hình
Ổ cứng dữ liệu
Dây cáp mạng
Dây cáp tín hiệu
Dây nguồn
Jack BNC+F5, Video Balun
Phụ kiện khác
Sơ đồ kết nối hệ thống camera quan sát:
PHÂN LOẠI CAMERA
Phân loại theo công nghệ
Camera Analog
Ghi hình băng từ xử lý tín hiệu analog, xử lý tín hiệu màu vector màu, loại Camera này hiện nay ít dùng
Camera Analog HD: CVI, TVI, SDI
Camera IP: Camera IP sử dụng dây mạng để truyền tín hiệu, sử dụng giao thức mạng IP để truyền các gói tin video, hình ảnh. Với Camera IP người dùng có thể điều khiển và giám sát ở bất cứ đâu thông qua mạng internet.
Phân loại theo kĩ thuật đường truyền
Camera có dây
Camera có dây sử dụng đường truyền vật lý (cáp đồng trục, cáp mạng) truyền tải tín hiệu: âm thanh, hình ảnh đến đầu ghi hình, đến điểm cuối cần quan sát, đảm bảo tín hiệu an toàn và tính bảo mật tốt.
Camera không dây:
Camera này sử dụng công nghệ camera IP bắt sóng Wi-Fi hay sóng vô tuyến RF để truyền tín hiệu giao động tần số từ 1,2 – 2,4 MHz để truyền tải dữ liệu. Tuy nhiên, vẫn phải cấp nguồn điện tại chỗ để chúng hoạt động.
Các loại camera không dây hay camera ip wifi có ưu điểm đó là dễ thi công lắp đặt do không cần đi dây, lắp đặt ở những vị trí không thể đi dây được. Việc sử dụng camera không dây được đánh giá là không ổn định vì phụ thuộc vào sóng Wi-Fi cũng như không an toàn dễ bị bắt sóng hoặc bị ảnh hưởng nhiễu trước các nguồn sóng khác như điện thoại di động.
Đối với khoảng cách xa hàng ngàn mét chúng ta cần phải sử dụng những thiết bị đặc biệt hoạt động ở tần số cao để tăng tín hiệu phát sóng hay gọi là Repeater Wi-Fi có giá thành cao.
Phân loại theo hình dáng
Hình cầu – Camera Dome
Camera được thiết kế có kiểu dáng bán cầu nhỏ, gọn phù hợp với môi trường trong nhà, văn phòng,… Thiết kế kiểu dáng rất trang nhã với góc nhìn cố định lắp đặt ốp trần hoặc trên tường nhà.
Hình thân trụ – Camera Box
Camera thân có nhiều hình dạng và kích thước khác nhau, được thiết kế có khả năng tương tác với môi trường, do đó camera này thương được lắp đặt ngoài trời, hành lang, kho xưởng,…
Hình chữ nhật – Bullets Camera
Đây là loại Camera truyền thống thường được dùng trong các văn phòng siêu thị. Đây là loại Camera giá thành rẻ tuy nhiên thời điểm này ít dùng. Camera được bảo vệ trong hộp để bảo vệ trước tác động phá hoại hay điều kiện môi trường.
Camera Speed Dome PTZ
Hơn nữa Camera có thể được lập trình để hoạt động, nên nó có thể làm tất cả các công việc cho bạn.
Camera Mini – Ngụy trang
Thiết kế nhỏ gọn có khả năng che dấu được không bị phát hiện mà vẫn hoạt động bình thường.
THÔNG SỐ KỸ THUẬT CAMERA QUAN SÁT
CCD
Camera CCD sử dụng kĩ thuật CCD để nhận biết hình ảnh. CCD là tập hợp những ô tích điện có thể cảm nhận ánh sáng sau đó chuyển tín hiệu ánh sáng sang tín hiệu số để đưa vào các bộ xử lý. Nguyên tắc hoạt động của CCD có thể mô tả dưới đây:
CCD thu nhận những hình ảnh thông qua các hệ thống thấu kính của Camera. CCD có hàng ngàn những điểm ảnh sẽ chuyển đổi ánh sáng thành những hạt điện tích và được số hoá. Đây là một qúa trình chuyển đổi tương tự số.
Các thông số kĩ thuật của Camera CCD là đường chéo màn hình cảm biến (tính bằng inch ). Kích thước màn hình cảm biến càng lớn thì chất lượng càng tốt. (màn hình 1/3 inch Sony CCD sẽ có chất lượng tốt hơn 1/4 inch CCD, vì 1/3 > 1/4). Hiện nay chỉ có 2 hãng sản xuất màn hình cảm biến là Sony và Sharp. Chất lượng của Sharp kém hơn chất lượng của Sony.
CMOS
CMOS có nghĩa là chất bán dẫn có bổ sung oxit kim loại. Các loại Camera số sử dụng công nghệ CMOS. Các Camera số thương mại sử dụng công nghệ CMOS thì chưa đủ khả năng cung cấp trong thời điểm này khi so sánh chất lượng hình ảnh với Camera CCD. Các Camera thương mại dùng công nghệ CMOS có giá thành khoảng 500 USD đến 50000 USD.
Các Camera số sử dụng công nghệ CMOS và CCD có ưu điểm rất rõ rệt so với Camera analog về độ rõ nét và chất lượng hình ảnh.
Nghĩa kỹ thuật: Pan:quét ngang; Tilt:quét dọc; Z:Zoom (Phóng to)
Pan/Tilt/Zoom hay những họ tương tự được biết đến với cái tên thương mại là PTZ Camera.Camera hỗ trợ khả năng quét dọc, quét ngang,phóng to thu nhỏ Camera này còn cho phép bạn kết nối vóí hệ thống sensor và cảnh báo để phát hiện đối tượng di chuyển trong vùng hoạt động của nó.
Camera Indoor, Outdoor
Indoor: Camera đặt trong nhà.
Outdoor: Camera đặt ngoài trời.
Lưu ý, khi bạn có nhu cầu lắp đặt camera ở môi trường ngoài trời, thì nên lựa chọn camera Outdoor nó được thiết kế để có khả năng thương thích với môi trường như khói, bụi, độ ẩm,…
IR Camera – hồng ngoại camera
Camera hồng ngoại quan sát ngày và đêm, với tính năng hồng ngoại camera có thể quan sát ghi hình trong bóng tối, camera loại này trở nên phổ biến nhất hiện nay
Trong điều kiện môi trường thiếu ánh sáng hoặc khi đêm tối, đèn hồng ngoại được tự động bật, và camera bắt đầu hoạt động với tính năng hồng ngoại.
Camera hồng ngoại cho hình ảnh trong bóng tối sẽ chuyển thành trắng đen.
Các thông số quan trọng
+IR LED: Số lượng đèn LED hồng ngoại.
+VISIBLE DISTANCE AT : Khoảng cách quan sát và khi hoạt động ở chế độ hồng ngoại, các đèn LED sẽ tự động bật lên, và đòi hỏi công suất khá lớn, đó là lí do tại sao nguồn cấp cho các Camera hồng ngoại thường là lớn hơn nhiều với các camera thông thường.
Độ phân giải
Chất lượng hình ảnh của một Camera phụ thuộc vào nhiều thông số.
Image Sensor: Cảm biến hình ảnh, 2 hãng sản xuất nổi tiếng cảm biến này là Sony và Sharp, chất lượng khác nhau cho nên giá cả cũng khác nhau. Trên thị trường, có nhiều camera có hình dáng giống hệt nhau, nhưng giá cả khác nhau rất lớn. Đó chính là sự khác biệt về chip cảm biến hình ảnh này.
Lời khuyên: Nếu bạn muốn chất lượng hình ảnh tốt, thì nên dùng cảm biến hình của hãng Sony. Kích thước màn hình cảm biến càng lớn thì chất lượng càng tốt. (tuy nhiên màn hình 1/3 inch Sony CCD sẽ có chất lượng tốt hơn 1/4 inch CCD).
Resolution: Độ phân giải càng lớn thì chất lượng hình ảnh càng nét.
CCD Total Pixels: Số điểm ảnh Thông số này nói lên chất lượng hình ảnh, số điểm ảnh càng lớn thì chất lưọng hình ảnh càng tốt, tuy nhiên, chất lượng hình ảnh càng tốt thì cũng đồng nghĩa với dung lưọng ảnh càng lớn, và sẽ tốn bộ nhớ lưu trữ cũng như ảnh hưỏng đến tốc độ đường truyền. Thông thường là với NTSC: 811 (H) x 508 (V), với PAL: 795 (H)x596 (V).
